x光機三相穩壓器輸出電壓電路圖

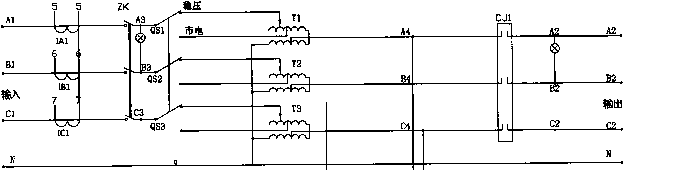

三相穩壓器工作原理：

三相穩壓器實際就是把三個穩壓單元用”Y”形接法聯接在一起.再用控制電路板和電機驅動系統來控制調壓變壓器,達到穩定輸出電壓的功能.如果三個調壓變壓器的滑臂都是由一個電機來驅動的調壓方式為統調穩壓器.如果三個調壓變壓器的滑臂由三個電機來獨立調整的穩壓器就是三相分調式穩壓器.它們的工作原理同單相的穩壓器完全相同。

在電路板上，我們經常會看到一個類似三極管的元件---三端穩壓器。三端穩壓器常用在需要電壓變換的地方。如18伏變12伏、12伏變5伏。

常見的三端穩壓器有78系列的7805、7808、7809、7812、7824等。78后面的數字代表穩壓器輸出的電壓值。78系列的穩壓器輸出都為正壓。如7805代表輸出正5伏、7812代表輸出正12伏。另一種輸出負壓的三端穩壓器是79系列的。如7905代表輸出伏5伏電壓、7912代表輸出負12伏電壓。

有的三端穩壓器標注帶字母，那是代表承受電流。如輸出電流以78(或79)后面加字母來區分。L表示0.1;AM表示0.5A，無字母表示1.5A，如78L05表求5V 0.1A。常見的三端穩壓器管腳排列一般是帶字的那面朝向我們時，左邊的第一個腳為輸入正極，中間為負極，最右邊為輸出正極。有時在 數字78或79后面還有一個M或L，如78M12或79L24， 用來區別輸出電流和封裝形式等， 其中78L調系列的最大輸出電流為100mA ， 78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。 它的封裝也有 多種，詳 見圖。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。 79系列除了輸出電壓為負。引出腳排列不 同以外，命名方法、外形等均與78系列的相同。

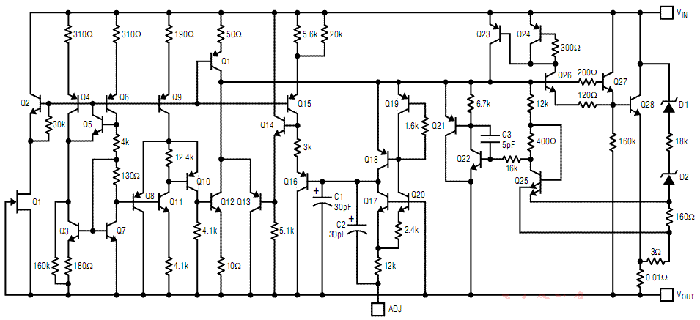

三端穩壓集成電路典型應用電路圖：

電子產品中常見到的三端 穩壓 集成電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。故名思義，三端IC是指這種穩壓用的集成電路 只有三條 引腳輸出，分別是輸入端、 接地端 和 輸出端。它的樣子象是普通的三極管，TO- 220 的標準封裝，也有9013樣子的TO-92 封裝。

自動穩壓器工作原理：

這種穩壓器結構簡單，是靠碳刷的移動（滑動或滾動）來穩壓的。控制電路根據輸出設定的情況，來控制M點上下移動，以使輸出電壓符合負載的要求。這種電路的缺點就是可靠性低和動態響應速度慢，不隔離干擾。碳刷在不斷的移動中會慢慢變薄直至損壞，在濕度很大的情況下壽命縮短會更快。由于是機械運動，所以動態響應慢，這將會導致瞬間電壓的突升與突降，損壞后面的設備，所以不適合瞬間電壓波動場合，瞬間電壓波動場合選擇無觸點穩壓器
